Монтаж полов с электроподогревом

Монтаж полов с электроподогревом(рис.1). На расчищенном  и выровненном черновом полу укладывается теплоизоляция. Ее заливают промежным слоем цементно-песчаной стяжки шириной 2 сантим., после этого усиливают монтажную ленту, с помощью которой 2 сантим. после этого усиливают монтажную ленту, при помощи которой закрепляют нагревательную секцию.

  Греющий кабель укладывают зигзагом или же спиралью. Для обеспечения защищенности и производительности обогрева кабель нельзя перекрещивать и укладывать чрезмерно тесно (с шагом меньше 5 см).

Рис. 1. Пол с электроподогревом:

1 – напольное покрытие;

2 – стяжка;

3 – греющий кабель;

4 –  монтажная лента;

5 – стяжка;

6 – термоизоляция;

7 – перекрытие;

«Холодные концы» выводят на стену для соединения с термостатом. Характеризуют место установки термостата и тут меж 2-мя нитками нагревательного кабеля  укладывают гофрированную трубку для установки измерителя температуры. В то же время не помешает оставить маленький набросок укладки, на котором продемонстрировать место укладки термодатчика и муфт.

Ежели когда-то система будет испорчена (к примеру, при следующем ремонте здания), данный набросок сослужит превосходную службу. Секция проверяется на целостность простым тестером.

   После чего производится заливка цементно- песочной стяжки. Ее толщина должна быть не ниже 3 сантим., прежде всего для крепости. На 3-5 день после заливки нужно вновь выяснить целостность нагревательной секции тестером.

    Время полного затвердения стяжки – минимум 28 суток. Только после этого установленная система быть может включена. Неприемлимо ускорять затвердевание стяжки, включая «теплые пол» раньше данного времени.

   При первом подключении целенаправленно прогреть стяжку более суток. После чего система готова к эксплуатации.

   При установке «теплых полов » в зданиях немаленькой площади может появиться потребность прохода нагревательной секции через деформационный шов. Схема прохода показана на рис.2.

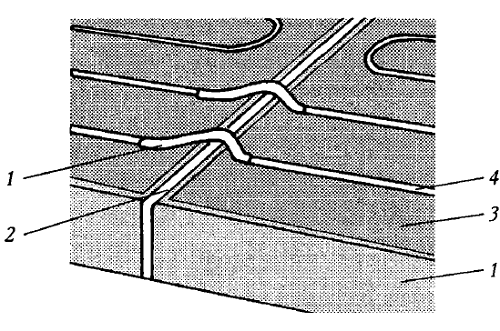

Рис.2. Проход нагревательного кабеля через деформационный шов:

1 – Черновой пол(перекрытие);

2 – деформационный шов;

3 – термоизоляция;

4 – нагревательная секция;

5 – изогнутые железные трубки, заполненные песком, внутри которых проходит нагревательный кабель
