Дымовые трубы для каминов

Дымовая труба является как бы завершающим элементом камина или печи, роль которого в процессе эксплуатации огромна. По дымовой трубе транспортируются в атмосферу дымовые газы, она способствует созданию тяги и, выходя за пределы помещения, становится элементом фасада. Через неплотности в кладке газы вместе с искрами могут прорываться наружу и попадать на сгораемые конструкции. Поэтому небрежное отношение к сооружению дымовой трубы часто становится причиной плохой работы отопительного  прибора и нередко приводит к пожару. Принцип создания тяги в камине следующий. Тяжелый холодный воздух, находящийся внутри помещения, давит на более легкий (теплый) и выдавливает его в дымовую трубу. При этом, чем больше нагревается воздух в дымовой трубе, тем легче он выдавливается. Наличие тяги в камне проверяют зажженной бумагой или спичкой, которые подносят к открытой топочной дверке. При наличии тяги пламя должно отклоняться в сторону топливника. Дымовые трубы для каминов устанавливают из красного  кирпича. Следует обратить внимание на то обстоятельство, что главное отличие камина от  печи заключается в гораздо большем сечении топочного отверстия. Поэтому через камин проходит намного больше воздуха, чем через печь. Мощный воздушный поток вызывает снижение температуры в газоходе и поэтому для создания нормальной тяги в камине труба должна быть несколько выше, чем для печи

   Чем ровнее поверхность дымового канала, тем тяга в печи лучше, поэтому для сооружения дымовой трубы всегда используют самый хороший кирпич (с ровными гранями, без сколов и трещин). При использовании колотого кирпича его тесаную сторону обращают наружу, так как микротрещины, находящиеся на тесаной поверхности, под воздействием высоких температур увеличиваются, что в конечном счете может привести к выходу трубы из строя. Для того чтобы легче было осматривать трубу, ее белят, и любые сажистые отложения от прорвавшихся газов становятся заметны. Все неисправности, замеченные на дымовой трубе при ее осмотре, устраняются немедленно.

  Прежде всего, поговорим о расположении дымовой трубы, что играет существенную роль в эксплуатации камина. В первую очередь трубу следует располагать от сгораемых конструкций на расстоянии не менее 380 мм ( кирпича). Если есть возможность обвернуть трубу асбестом в несколько слоев или войлоком, смоченным в глиняном растворе, это расстояние можно уменьшить до 250 мм(1 кирпич). Камин лучше всего располагать таким образом, чтобы выходящая на крышу труба размещалась по возможности ближе к коньку. В этом случае тяга в камине будет самая лучшая и исключается возможность обратного движения воздуха (в трубу), из-за чего камин будет дымить. Если труба находится на расстоянии до 1,5 м до конька здания, то ее оголовок должен возвышаться над коньком не менее чем на 0,5 м (рис . 1).

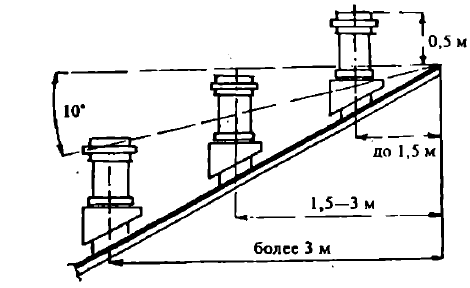

Рис. 1. Правильный монтаж дымовой трубы над крышей

При расстоянии от оголовка трубы до конька от 1,5 до 3,0 м труба может располагаться на одном уровне с коньком, а если это расстояние больше, то верх трубы должен находиться на линии, проведённой под углом 10° от конька к горизонту.

   Существенное влияние на тягу оказывает направление ветра. Воздушный поток при горизонтальном движении, натолкнувшись на трубу, изменяет свое направление в сторону ее оголовка. В результате этого возле трубы происходит разрежение воздуха, что усиливает тягу. Направление ветра снизу вверх (под некоторым углом) также способствует увеличению тяги. При движении воздушного потока сверху вниз происходит обратное явление, и дымовые газы задуваются в трубу. Это явление называется «опрокидыванием» дымовых газов. Такое направление воздушного потока может возникнуть под воздействием стоящих рядом высоких зданий или деревьев с густой кроной. Борются с влиянием вредного воздействия воздушных потоков скашиванием наклонных плоскостей трубы. Для этого на верх трубы накладывают слой цементного раствора и разравнивают его под углом 45° к наружным краям трубы. Кроме этого, на оголовке трубы устанавливают металлические колпаки со скошенными краями. Ветер, ударяясь о скошенные края колпаков, меняет свое направление и не попадает в трубу.

   Труба может быть выложена в 5 кирпичей (пятерик) с отверстием дымового канала 260х130 мм или в 6 кирпичей (шестерик) с отверстием дымового  канала 260х260 мм. Кроме этого могут быть и другие размеры трубы. Шейку дымохода не доводят до чердачного перекрытия на 2-3 ряда, устанавливая по ходу кладки задвижки или вьюшки. Первые два-три ряда трубы ведут из помещения, а остальные – с чердака. В месте прохождения трубой  перекрытия делают так называемую  «распушку», а при выходе за кровлю – «выдру» - утолщение. Распушку  выполняют в процессе кладки дымовой трубы, увеличивая ее поперечное сечение напуском кирпича (рис. 2).

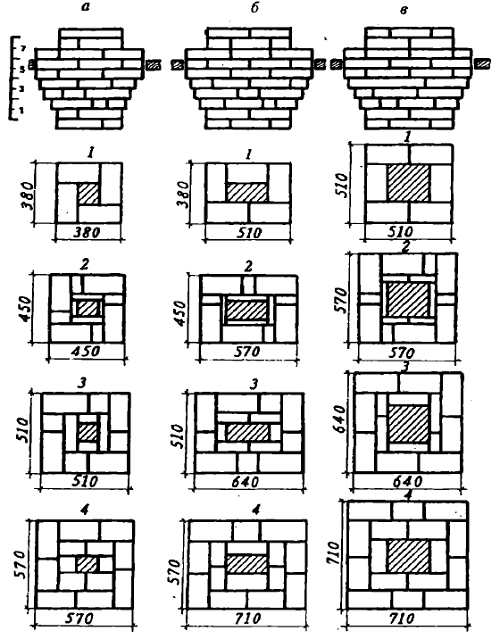

Рис. 2. Кладка «распушки» дымовой трубы (размеры в мм)

а - Кладка 1 – 4 рядов сечением 130х 130 мм;

б - Кладка 1 – 4 рядов сечением 130х 150 мм;

в - Кладка 1 – 4 рядов сечением 250х 250 мм;

 Для каминов с кратковременным действием толщина распушки должна быть в один кирпич. Это расстояние определяется «от дыма» до деревянных конструкций, которые необходимо изолировать листовым асбестом. Если изоляции нет, то расстояние увеличивается до 380 мм. При устройстве распушки следует помнить, что стены здания и печи дают неодинаковую усадку. Поэтому распушку опирать на конструкции здания (балки перекрытия) не следует.

   Выше распушки проходит стояк (ровная часть дымохода), который продолжается до кровли. Сразу за кровлей начинается «выдра», которая выполняется напуском кирпичной кладки (рис. 3).

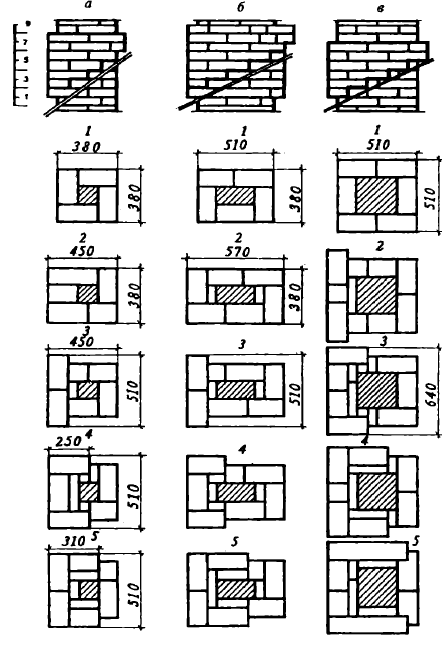

Рис. 3. Кладка «выдра» (размеры в мм)

а - Кладка 1 – 5 рядов сечением 130х 130 мм;

б - Кладка 1 – 5 рядов сечением 130х 150 мм;

в - Кладка 1 – 5 рядов сечением 250х 250 мм;

«Выдры» предназначена для  отвода дождевых и талых вод от трубы. Она должна выступать над кровлей на 100 мм со всех четырех сторон. Выше кровли трубу рекомендуется выкладывать на известковом или цементном растворе, чтобы уменьшить влияние атмосферного воздействия на швы кирпичной кладки. Выше «выдры» кладут шейку дымохода, а далее его расширяют, создавая оголовок (рис.4).

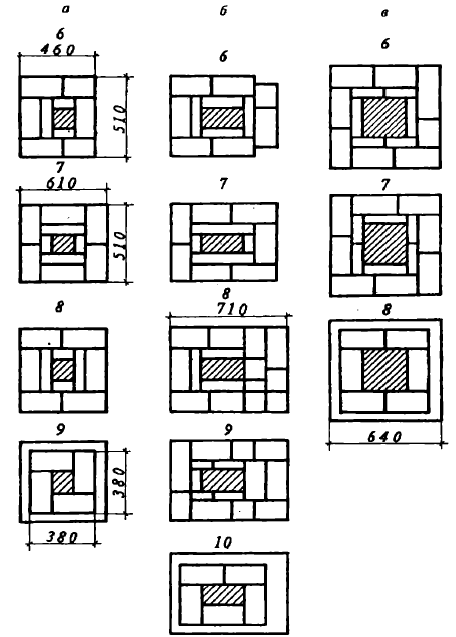

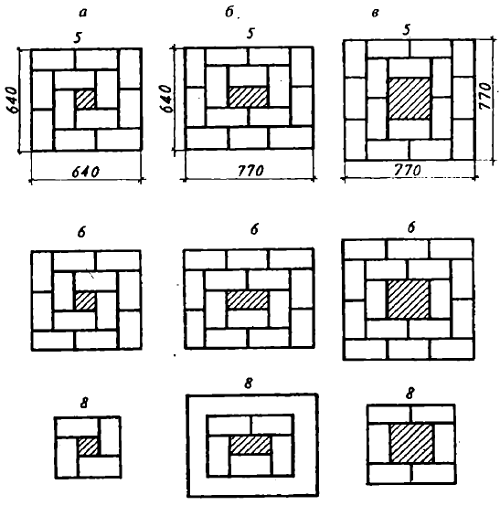

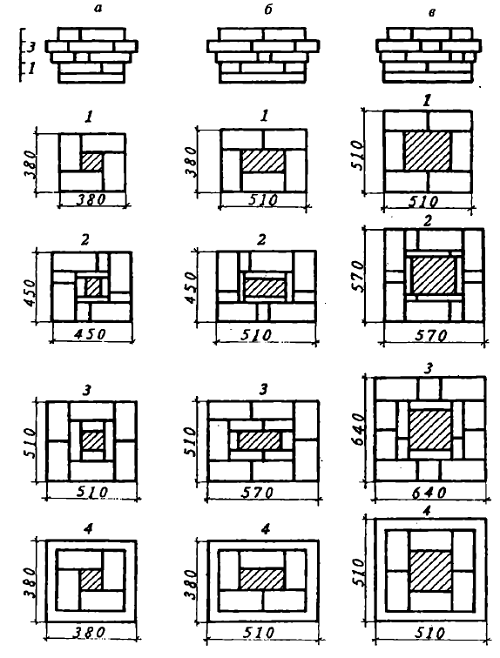

Рис. 4. Оголовок трубы (размеры в мм)

а - Кладка 1 – 4 рядов сечением 130х 130 мм;

б - Кладка 1 – 4 рядов сечением 130х 150 мм;

в - Кладка 1 – 4 рядов сечением 250х 250 мм;

Вместо кирпичной кладки иногда устанавливают асбестовые или керамические трубы, что ускоряет работу. Кроме того, трубы не имеют швов и углов, в которых наиболее интенсивно оседает сажа. В тех случаях, когда коренная труба или дымоход находится на некотором расстоянии от каминов, для подключения последних используются патрубки (рис. 5) или горизонтальные перекидные рукава (рис. 5,в). Длина такого рукава в любых случаях не должна превышать 200 мм. Перекидной рукав должен выполняться на балочках из угловой стали. Его стенки и дно выкладываются  из кирпича на ребро (четверть кирпича), а верх – из двух рядов кладки кирпича плашмя. Перекидной рукав должен обязательно иметь подъем в сторону движения газов (не менее 10°). Сверху рукав обшивается кровельной сталью.

   Вариант разноуровневого подключения каминов, находящихся на различных этажах, представлен на рис. 5,г.

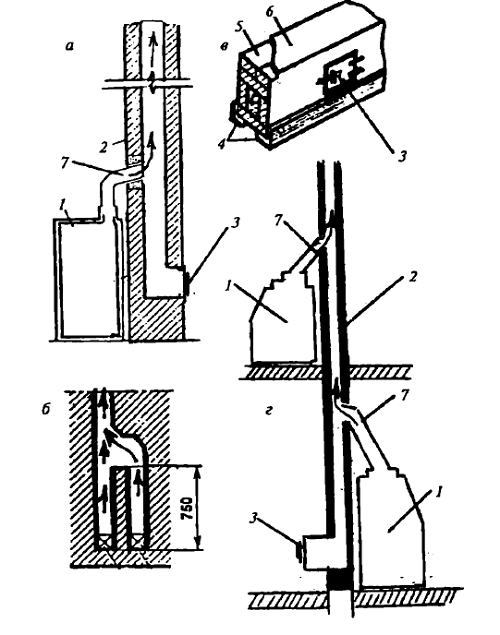

Рис. 5. Подключение каминов к коренным трубам дымоходов (размеры в мм)

а – присоединение одного камина;

б – присоединение двух каминов к одному дымоходу;

в – перекидной рукав;

г – подключение каминов, находящихся на разных этажах, к одному дымоходу;

1-      Камин;

2-      Дымоход;

3-      Дверка чистики дымохода;

4-      Балочки из угловой стали;

5-      Кирпич;

6-      Кровельная сталь;

7-      Патрубок;
