Как делается корпус

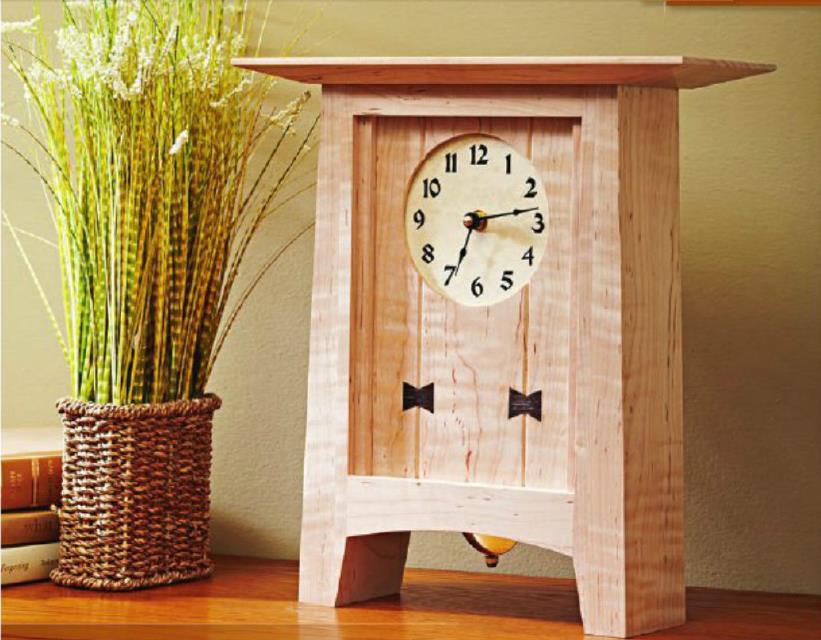

Часы с «бабочками»

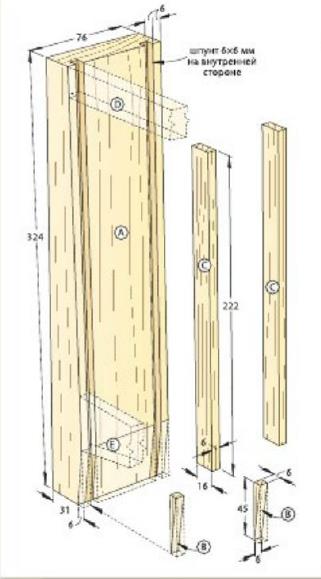

Рис. 1 Сборка боковины

  1. Острогайте или распилите доски до толщины 37 мм (при отсутствии толстой доски можно склеить вместе две более тонких) и выпилите боковины А по размерам, указанным в «Списке материалов» и на рис 1. Затем выпилите вкладыши В, стойки C, верхние и нижние перекладины D, Е. Огложите стойки и перекладины в сторону.
  2. Установите в пильный станок пазовый диск толщиной 6 мм и сделайте шпунты глубиной 6 мм на рас- стоянии 6 мм от кромок на внутренней стороне боковин А (рис 1). Оставьте диск на той же высоте для выпиливания шипов в шаге 4. Вклейте рейки-вкладыши В в шпунты, выровняв их с низом боковин.Часы с «бабочками»

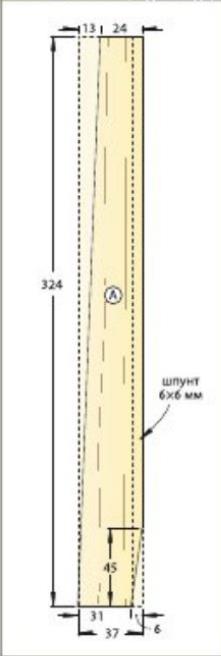

    Рис.1 А Боковина(Вид спереди)

  3. Разметьте на боковинах А сужения, опилите их ленточной пилой и отшлифуйте до требуемой формы (рис. 1а).
  4. Оставив пазовый диск в том же положении,  как в шаге 2, закрепите на продольном (параллельном) упоре деревянную накладку и придвиньте ее вплотную к диску. Затем прикрепите деревянную накладку к поперечному (угловому) упору и, выпиливая фальцы с внешней стороны, сформируйте короткие шипы- гребни на концах верхних и нижних перекладин D, Е (рис. 2, 2а и 3).
  5. Установив в пильный станок стандартный диск, сделайте пропил сечением 3x10 мм в задней верхней перекладине D и 3*3 мм в задней нижней перекладине Е (рис. 2 и фото А). Не делайте пропилы в передних перекладинах.

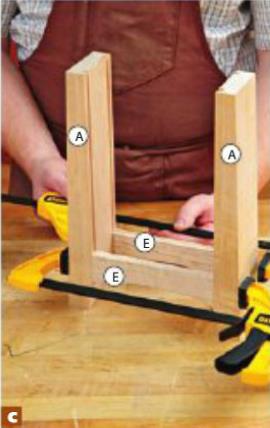

  6. Разметьте дуги на обеих нижних перекладинах Е (рис. 2 и фото В), выпилите их ленточной пилой и отшлифуйте до линий разметки. Окончательно отшлифуйте боковины А/В, стойки С, верхние и нижние перекладины D, Е наждачной бумагой № 220. Собери- те корпус в последовательности, показанной на фото С, D и Е.
  7. Когда клей высохнет, отшлифуйте или подровняйте рубанком верхние перекладины D вровень с верхними краями боковин А, если требуется. Огложите собранный корпус в сторону.
    Часы с «бабочками»

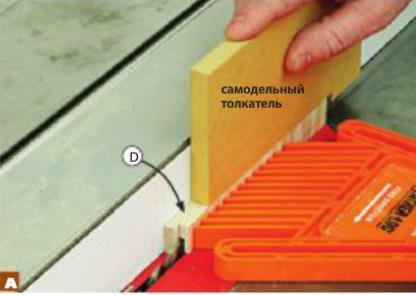

    Прижим-гребенка и длинный самодельный толкатель обеспечивают плавную и прямолинейную подачу небольшой заготовки, удерживая пальцы на безопасном расстоянии от пильного диска.
    Часы с «бабочками»

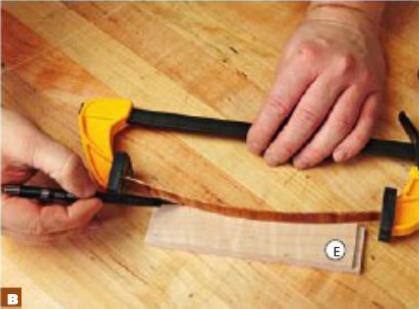

    Тонкая упругая планка, линия изгиба которой проходит через верхнюю и крайние точки дуги, поможет сделать разметку без сложных чертежных приспособлений.

Добавьте переднюю стенку

Часы с «бабочками»

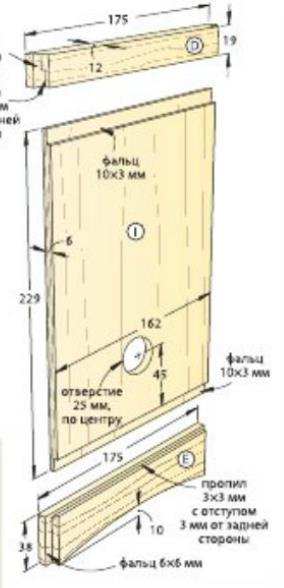

Рис.2 Задняя сторона корпуса (вид сзади)

Часы с «бабочками» Рис.2А. Горизонтальное сечение корпуса

  1. Выпилите переднюю стенку F (рис. 3 и 4). Разметьте на ее лицевой стороне центр циферблата, а на задней - квадратное углубление 121x121 мм.

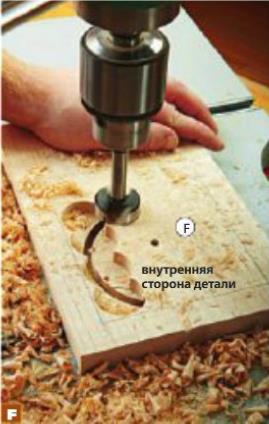

  2. Для фрезерования по окружности изготовьте простое приспособление. Переверните переднюю стенку F задней стороной вверх. Вставьте в патрон сверлильного станка большое сверло Форстпера (диаметром 25- 40 мм) и настройте упор глубины так, чтобы расстояние от центрального острия сверла, а не его лезвий, до сверлильного столика равнялось 8 мм, чтобы не удалить слишком много материала. Высверлите большую часть лишнего материала в квадратном углублении сверлом Форстера (фото F).

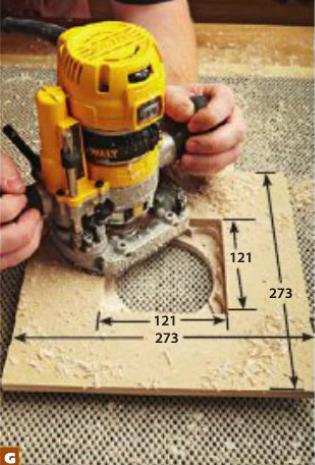

  3. Из куска МДФ выпилите заготовку шаблона размером 12x273x273 мм. Разметьте в центре квадрат 121x121 мм, просверлите отверстие для пилки и выпилите квадрат электролобзиком. Двухсторонним скотчем прикрепите шаблон к задней стороне передней стенки F, выровняв края выреза с линиями разметки. С помощью короткой копирующей фрезы с верхним подшипником удалите из углубления оставшуюся часть материала (фото G).
  4. Используя фрезерный стол с фрезой для треугольных канавок, сделайте на передней стенке F неглубокие канавки (рис. 4).

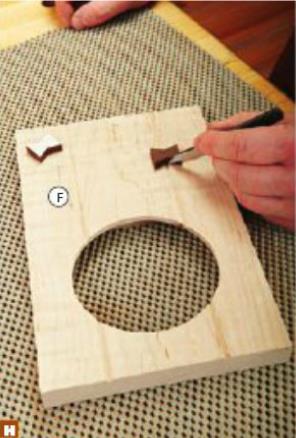

  5. Сделайте две копии шаблона вставок—«бабочек». Приклейте их аэрозольным клеем на 6-миллиметровые заготовки из контрастной породы древесины.  Ленточной пилой выпилите вставки G по контуру и отшлифуйте до окончательной формы. Разметьте на передней стенке F положение каждой вставки (рис. 4, фото Н).

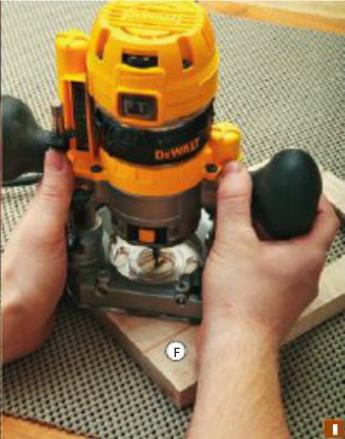

  6. Удалите вставки и скотч. Вставьте в цангу погружного фрезера 3-миллиметровую спиральную фрезу и настройте глубину фрезерования в соответствии с толщиной вставок-«бабочек». Прежде чем приступить к выборке углублений па передней стенке, потренируйтесь па ненужных обрезках. Крепко удерживая фрезер обеими руками, удалите лишний материал, оставив у краев углублений припуск 1-2 мм (фото I). Затем приклейте переднюю стенку

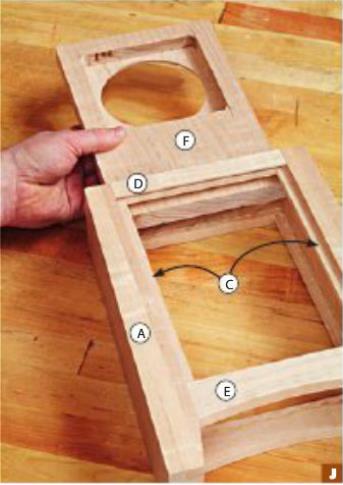

    V на место (фото J).
    Часы с «бабочками»

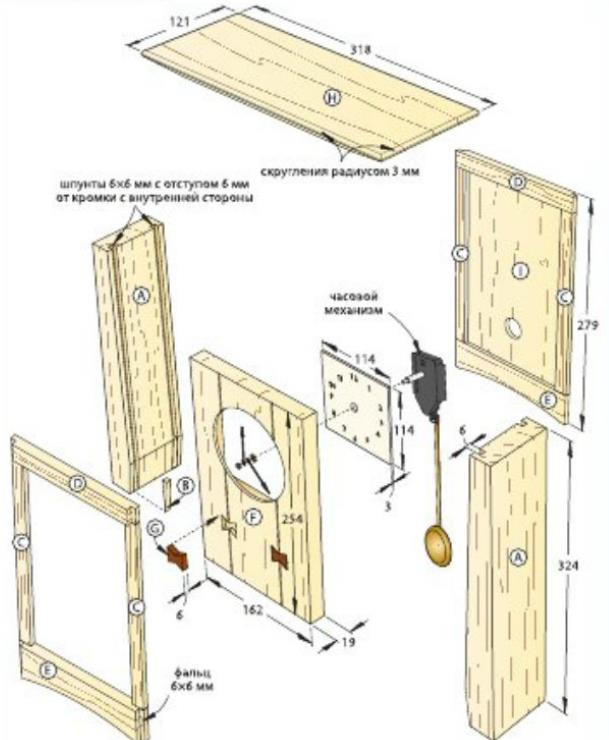

    Рис. 3 Детальный вид
    Часы с «бабочками»

Вклейте нижние перекладины Е в шпунты боковин А, прижав их плотно к вкладышам В, и скрепите сборку струбцинами.

Часы с «бабочками»

Подождите, пока клей схватится. Затем вклейте стойки С в шпунты, прижав их сверху к нижним перекладинам Е. Сожмите детали струбцинами.

Часы с «бабочками»

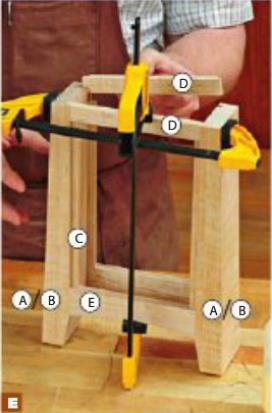

Наконец, когда клей схватится, приклейте на место верхние перекладины D, фиксируя корпус струбцинами по вертикали и с боков.

Часы с «бабочками»

Оставляя небольшой припуск по краям, сделайте сверлом Форстнера перекрывающиеся углубления внутри размеченного квадрата. Круглый вырез в середине должен вывалиться сам.

 Часы с «бабочками»

Сначала сгладьте неровности на дне, а затем установите вылет фрезы, равным 12 мм, и выровняйте края и дно.

 Часы с «бабочками»

Разметьте положение каждой вставки. Прикрепите их к передней стенке двухсторонним скотчем. Затем обведите контуры острым разметочным ножом.

Часы с «бабочками» Погрузив фрезу в материал, крепко удерживайте фрезер в нижней части и опирайте кисти обеих рук на деталь для максимального контроля при выборке углублений для вставок.

Часы с «бабочками»

Равномерно нанесите тонкий слой клея по периметру переднего проема корпуса с внутренней стороны. Осторожно, чтобы не смазать клей, вставьте переднюю стенку F, выровняв ее с верхом.

Крышка и задняя стенка

  1. Из 16-миллиметровой доски выпилите крышку Н. Изготовьте скользящее приспособление для продольного упора пильного станка, чтобы сделать вдоль торцов скосы под углом 13° (рис 5). Затем снимите приспособление и опилите скосы под углом 45° вдоль передней и задней кромок крышки. Окончательно отшлифуйте деталь наждачной бумагой № 220, слегка скругляя верхние ребра, и приклейте ее к корпусу, выровняв точно по центру.
  2. Из 6-миллиметровой фанеры выпилите заднюю стенку I. С помощью пазового диска сделайте фальцы на внешней стороне детали (рис. 2). Разметьте центр 25-миллиметрового отверстия, просверлите его и окончательно отшлифуйте заднюю стенку.
  3. Нанесите три слоя бесцветного отделочного покрытия. Приклейте па место циферблат, вставьте часовой механизм и можете начать спрашивать своих домашних: «Который час?».
