Застекленные кровли

Застекленные кровли имеют каркас остекления, аналогичный каркасу фонарей, возвышающихся над покрытием. Каркас остекления кровли опирают на прогоны или непосредственно на несущие конструкции покрытия (балки, фермы, рамы, арки). На рис.26показан карниз застекленной кровли над витражом (фирма НОКИА, система «BerteKC-53»).

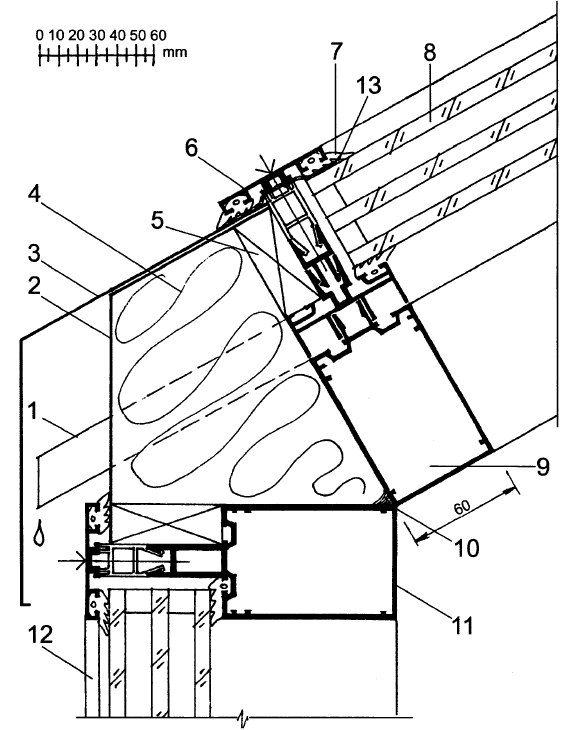

Рис. 26 - Узел карниза застекленной кровли (несущие конструкции здания не показаны): (1- водосток для проникающей влаги; 2- нащельник (стальной); 3- слив; 4- утеплитель; 5- деревянный антисептированный брусок; 6- алюминиевый нащельник; 7- уплотнительная прокладка; 8- стеклопакет кровли; 9- алюминиевый каркас кровли для сухих помещений с канавкой для сбора атмосферной влаги; 10- мастика; 11- алюминиевый каркас витража; 12- стеклопакет витража; 13- герметизирующая лента).

 На рис.27показана крыша над галереями Петровского пассажа (Москва).

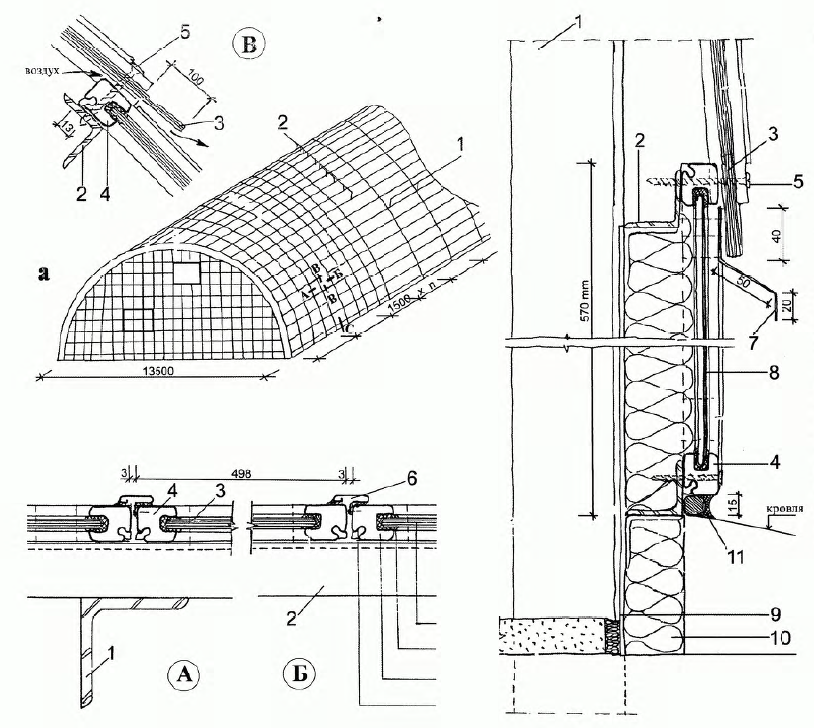

Рис.27 - Остекленный свод Петровского пассажа (размеры в мм):

а- фрагмент общего вида свода (1- несущие арки свода L 80, 8; 2 - ригели L 40,4; 3 - армированное стекло  толщиной   6 мм;

4  - азономорозостойкий резиновый профиль;

5  -     винт крепления;

6 - нащельник; 7 - слив из чугунного листа  толщиной

I  мм; 8 - стальной лист толщиной 1 мм;

9 - асбестоцементный лист,

10 -    минеральная    вата;

11  - силикон (клей)).

Покрытие галерей Петровского пассажа - это своды, ширина которых 13,5м, Покрытие холодное, поэтому имеет одинарное остекление. Его конструкция состоит из стальных арок, выполненных из уголков L 80,8 и опертых на несущие стены. Арки расположены с шагом 1,5м. В поперечном направлении их устойчивость и жесткость обеспечены затяжками, а в продольном - связями, предусмотренными в плоскости поверхности свода в начале и в конце галерей а также в 2/3 их длины. На арки оперты ригели из стальных уголков L 40,4 с шагом 745мм, выполняющих роль обрешетки. К ригелям прикреплены армированные стекла толщиной 6мм. Стекла с трех сторон окаймлены озономорозостойкими рези­новыми профилями, через которые пропущены винты крепления. Размер оканто­ванного стекла 815x498мм. Укладка стекол начиналась снизу свода. Каждый последующий ряд стекла перекрывает предыдущий на ЮОмм. Горизонтальные стыки имеют щель, через которую происходит удаление теплого влажного воздуха из помещения, что предотвращает появление конденсата на внутренней поверхности стекла. Вертикальные стыки перекрыты нащельниками (рис.27).Остекление приподнято над кровлей. Бортовой элемент выполнен из листовых материалов (сталь, асбестоцемент) с утеплителем. Для мытья и ремонта остекленной поверхности свода устроены катучие мостики, передвигающиеся вдоль свода, и ходовой мостик в его вершине.

В настоящее время существует система остекления, носящая название структурного остекления. Структурное остекление создает впечатление беспе­реплетной стеклянной поверхности. В действительности листовое стекло или стеклоггакеты наклеивают посредством силикона на алюминиевый каркас (рамку), выполняющий роль переплета. В переплете предусмотрен терморазъем, исключаю­щий в нем мостик холода. Переплет вместе со стеклом крепится к несущему каркасу ограждения (рис.28).

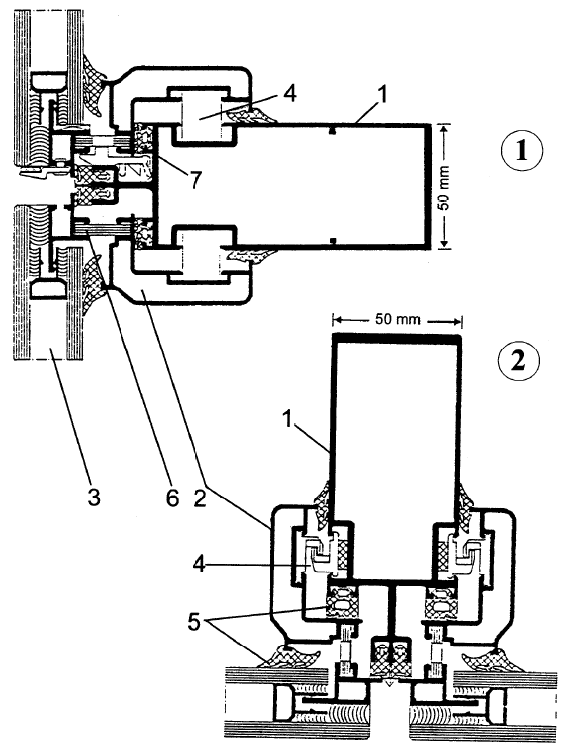

Рис.28 -     Конструкция   структурного  остекления  (система  SCHUCO):

1-горизонтальный и 2- вертикальные стыки структурного остекления (1- каркас; 2- переплет с термовкладышем; 3- стеклопакет; 4- элементы крепления каркаса к переплету; 5- герметизирующие эластичные прокладки; 6- термовкладыш; 7- кронштейн для опирания переплета).

 На фонарях и стеклянных крышах стыки между стеклами заполняют силиконом, цвет которого подбирается под цвет стекла. На рис.29показаны фасад и разрез выставочного павильона «Форум» на Краснопресненской набережной, в ограждении которого использовано структурное остекление.

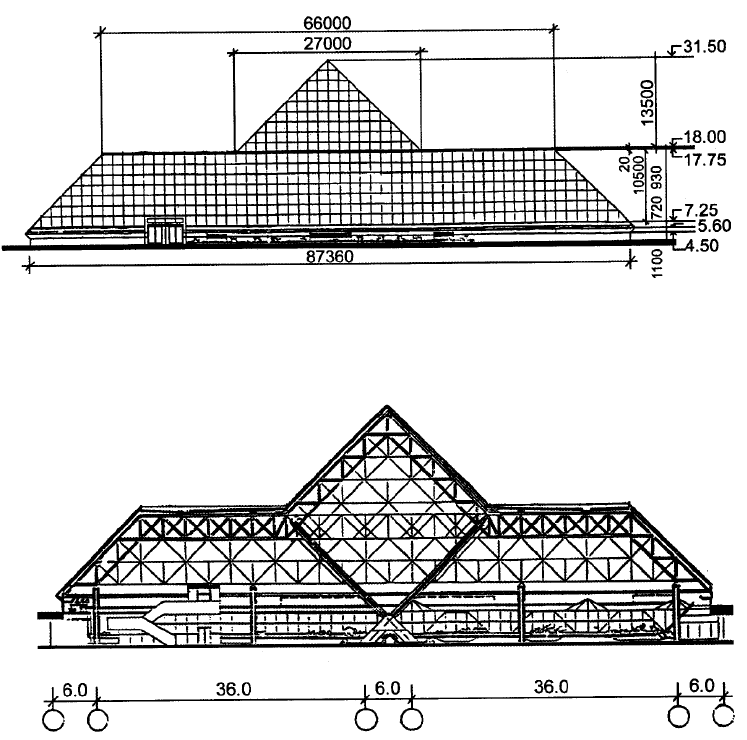

Рис. 29 - Фасад и разрез выставочного павильона на Краснопресненской набережной.

Павильон представляет собой усеченную пирамиду, на крыше которой расположена еще одна пирамида. Грани пирамид имеют уклон в45°. Конструкция пирамид перекрестно-стержневая. Несущий каркас остекленного ограждения опирается на узлы перекрестно-стержневой конструкции. Дождевая вода с центральной пирамиды удаляется через воронки внутренних водостоков, предусмотренных на плоской крыше усеченной пирамиды. Атмосферные осадки с усеченных граней пирамиды стекают в желоб самонесущей стены, окаймляющей пирамиду, и затем отводятся в водостоки, В застекленных поверхностях пирамид (в верхних зонах их граней) предусмотрены открывающиеся створки для вентиляции внутреннего пространства павильона. Мытье стекол и установка новых стекол взамен разбитых осуществляют верхолазы.

Размеры силикатных стекол и стеклопакетов для светопроницаемого огражде­ния фонарей и крыш принимают порядка 100x150-200 см. Светопроницаемые элементы из метакриловых и поликарбонатных листов одинарных или двойных могут иметь большие размеры, поскольку им предают сводчатую форму. Листами сводчатой формы с большой стрелой подъема перекрывают проемы панельных или ленточных фонарей шириной до 300 см. Края сводчатых листов, длина которых 180 см, ожесточают складками трапециевидной формы (рис.30а)

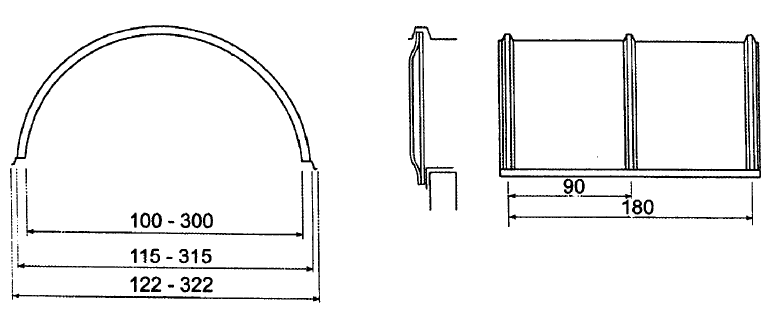

Рис.30а - Светопроницаемый   элемент свода с большой   стрелой подъема (размеры в см), его поперечное сечение и сечение торца свода.

Стыкуют листы нахлесткой складок с закреплением их болтами. По тому же принципу возводят фонари купольной формы. Поверхность купола расчленяют на радиальные секции, которые выполняют из листов с краями, усиленными складками. (рис.30б). Ширина секций у основания около 180 см.

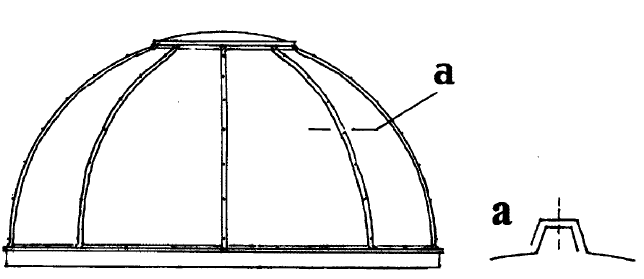

Рис.30б - Купол диаметром 470 см из светопроницаемых секций, укрепленных по торцам складкой.

Одинарные или двойные метакриловые или поликарбонатные листы сводчатой формы применяют и для возведения галерей (туннелей). Для покрытия галерей применяют так же и термоформованные светопроницаемые листы. Такого типа листы использованы в четырехгранной пирамиде, служащей покрытием над галереей (рис.30в).

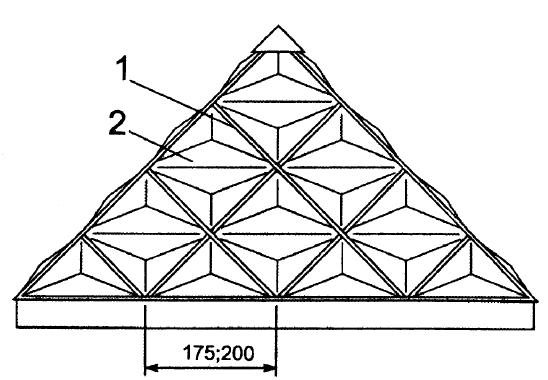

Рнс.30в -Четырехгранная    пирамида   с   термоформованными свето­проницаемыми элементами (размеры в см): (1- каркас пирамиды; 2 - остекление).

 Крепление светопроницаемых элементов с гладкими торцами, а также термоформованных элементов осуществляют к алюминиевому или стальному каркасу. На рис. 31 приведены узлы элементовсвода к алюминиевым аркам и прямоугольным профилям вдоль его основания. Галереи, (туннели), купола, пирамиды должны иметь проветривание для удаления паров из помещения. С этой целью в верхней зоне светопроницаемых покрытий устраивают открывающиеся створки.

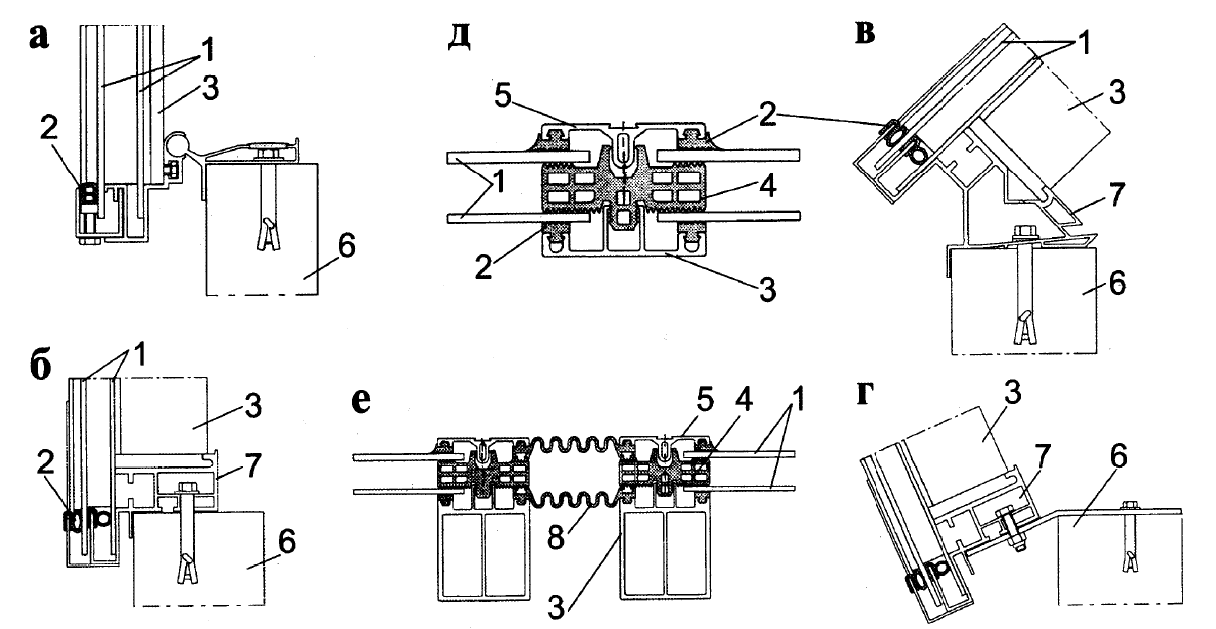

Рис. 31 - Конструктивные узлы галерей (туннелей), покрытых двойными светопроницаемыми листами сводчатой формы:

а- сечение по опоре свода шириной до 249 см; б - сечение по опоре свода шириной до 549 см; в - сечение по опоре пологою свода шириной до 649 см; г - сечение по опоре свода бочкообразной формы; д - крепление светопроницаемых сводчатых листов к алюминиевой арке пролетом до 249 см; е - продольное сечение свода по деформационному шву (1- светопропускающие листы свода; 2- герметизация стыка светопропускающих листов свода с алюминиевым каркасом; 3- алюминиевая арка; 4- терморазъем; 5- алюминиевый нащельник; 6- опора свода; 7- алюминиевый профиль для крепления основания светопропускающих листов свода; 8- эластичная лента, герметизирующая деформационный шов).

Для остекления крыш, зенитных фонарей, козырьков, навесов в настоящее время широко используют плоские панели ячеистой структуры на основе поликар­боната. Сотовый поликарбонат прозрачный (пропускает до 80% солнечного света), создает рассеянное освещение без бликов, небьющийся, устойчив к атмосферным воздействиям и перепадам температур в диапазоне от -45° до +115° С Его удельный вес в шестнадцать раз меньше, чем у обычного силикат­ного стекла, а    ударная    прочность     значительно выше. По теплопроводности сотовый поликарбонат толщиной 10-25 мм сравним со стеклопакетами из силикатного стекла, что объясняется наличием внутри панели воздушных прослоек, которые образованы за счет объединения 2-х или 3-х слоев плоских листов часто расположенными ребрами жесткости, ориентированными в направлении длины листов. Размеры панелей сотового поликарбоната выпускают по ширине 2100 мм и 1200 мм, а подлине от 300 мм до 12000мм. Толщина панелей 4,4.5,6,8,10,16,25 мм. Плиты сотового поликарбоната в холодном состоянии обладают гибкостью, в связи с чем возможно создавать светопроницаемые покрытия сводчатого очертания (арки, купола). Сотовый поликарбонат не выделяет вредных веществ, огнестоек. При высоких температурах материал плавится, но не допускает распростране­ния пламени и не выделяет вредных веществ.

Панели сотового поликарбоната крепят посредством алюминиевых или поликарбонатных стыковочных профилей к ригелям (к обрешетке), которая может быть деревянной, алюминиевой или стальной. Расстояние между ригелями (обрешеткой) рассчитывают в зависимости от ветровой и снеговой нагрузок, а также от толщины и ширины панелей. Ригеля передают нагрузку от светопроницаемого ограждения на несущие конструкции покрытия (балки, фермы, рамы, арки, консоли). Рис. 32. Стыковочные профили состоят из нижней опорной части и верхней -прижимной и скрепляются друг с другом болтами. Обычно нижняя опорная часть стыковочного профиля из алюминия и алюминиевый ригель выполняют в едином элементе Рис. 32 в. Между стыковочными элементами и поликарбонатными панелями укладывают уплотняющие профили из вулканизированной теллосветоозоностойкой резины, которые герметизируют стык от атмосферных осадок. В покрытиях ребра жесткости сотовых панелей ориентированы вертикально по направлению ската. Уклон скатов устраивают более 5⁰. Нижний конец панелей заклеивают специальной антипылевой лентой, чтобы исключить попадание пыли внутрь ячеек панели.

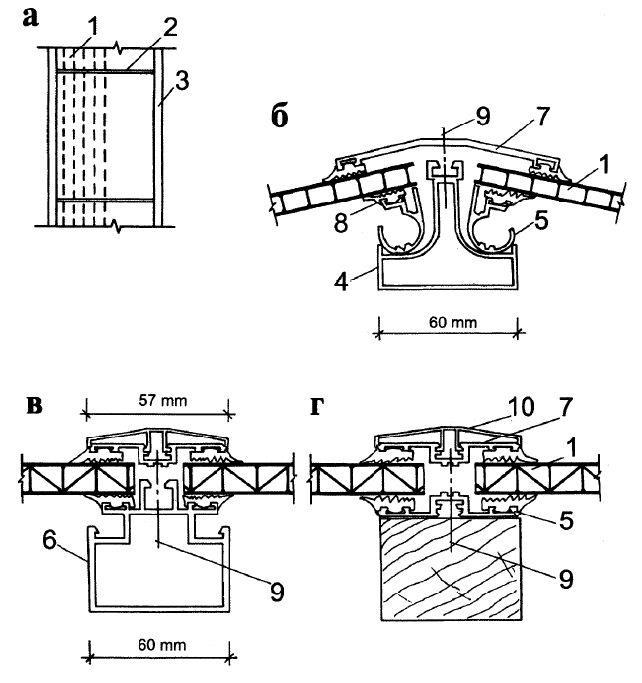

Рис.32. - Соединение панелей сотового поликарбоната с несущими конструкциями покрытия: а - фрагмент плана покрытия; б - угловой (шарнирный) узел сопряжения панелей; в,г - рядовые узлы сопряжения панелей. (1- плита сотового поликарбоната; 2- ригель (обрешетка); 3- несущая конструкция покрытия (фонаря); 4- алюминевый ригель угловых соединений; 5- нижняя опорная часть стыковочных профилей; 6- алюминиевый ригель совместно с нижней опорной частью стыковочного профиля; 7- верхняя прижимная часть стыковочных профилей; 8-уплотняющий профиль из вулканизированной теплосветоозоностойкой резины; 9- болт (3 штуки на погонный метр); 10- нащельник (алюминевый или из полимерного материала).

Наружная сторона сотовых панелей имеет защитное покрытие от воздействия солнечных лучей. При необходимости предотвратить образование конденсата поверхность панели со стороны помещения может быть покрыта специальным составом. При мытье светопропускающих ограждений из сотовых панелей под ноги укладывают доску или широкий настил.
