Индикаторные отвёртки
Какие бы работы с электропроводкой ни производились в доме, это должно происходить в условиях абсолютной безопасности. В связи с этим важно убедиться, нет ли в проводе напряжения. Для этой цели следует сделать несколько небольших замечаний о правильном использовании одного важнейшего инструмента.
Индикаторные отвёртки
Знать об этом важном инструменте необходимо; он позволяет работать в полной безопасности, показывая наличие в проводе переменного напряжении.

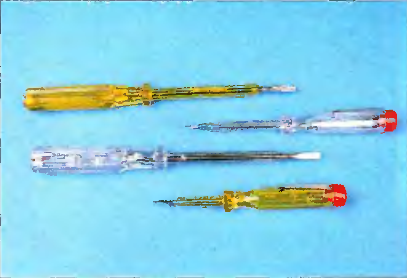

В продаже имеются отвертки-фозоопределители различных типов и размеров. Главный принцип их работы всегда один и тот же. Проявите внимание и приобретайте качественную и надежную модель.
Какие бы работы с электропроводкой ни производились в доме, это должно происходить в условиях абсолютной безопасности. В связи с этим важно убедиться, нет ли в проводе напряжения. Для этой цели следует сделать несколько небольших замечаний о правильном использовании одного важнейшего инструмента.

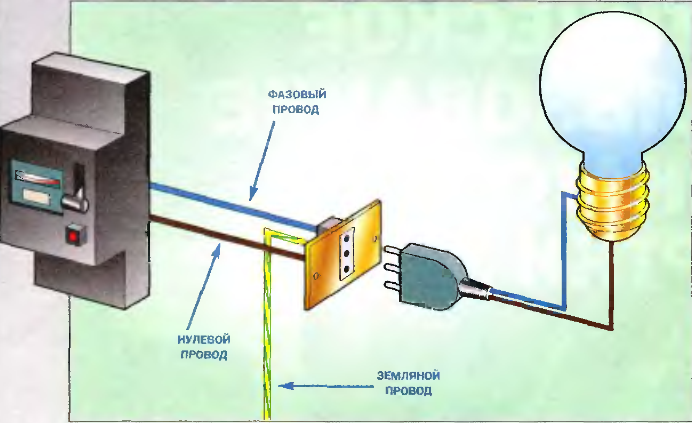

Но схеме (достаточно упрощенно воссоздающей ситуацию, гораздо более сложную по своей сути) можно увидеть, что электропроводка в доме запитана от общего рубильника Ток (с напряжением 220 в) поступает к потребляющему его прибору по фазовому проводу, после чего возвращается к общему рубильнику по нулевому проводу. Последний находится под напряжением, только когда прибор работает. Наличие или отсутствие в проводе напряжения можно определить с помощью индикаторной отвертки.
Резистор в фазоопределителе
Резистор (представляющий собой всего лишь более или менее толстый цилиндрик с торчащими с обеих сторон проводами) - это деталь электрической цепи, способная оказывать сопротивление проходу тока, преобразовывая электрическую энергию в тепловую. Снижение силы тока, проходящего через цепь, пропорционально номиналу резистора, который указывается в омах (единица измерения электрического сопротивления). Резистор, включенный в цель индикаторной отвертки, снижает напряжение электрического тока до уровня, который абсолютно безопасен для человека.
Как работает фазоопределитель

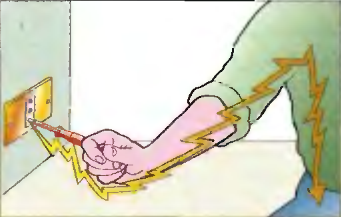

Принцип работы индикаторной отвертки прост: когда жалом инструмента прикасаются к проводу, который находится под напряжением, ток проходит по стержню, через резистор, заставляет светиться индикаторную лампочку, затем попадает в руку, касающуюся контактной пластинки, а также через тело человека, производящего операцию, и уходит в землю. При этом человек не подвергается никакой опасности (нимало не догадываясь, что по его телу проходит ток), потому что сопротивление, имеющееся внутри индикаторной отвертки, столь велико, что значение тока оказывается менее миллиампера, и он совсем не ощущается.
Выключатель и патроны

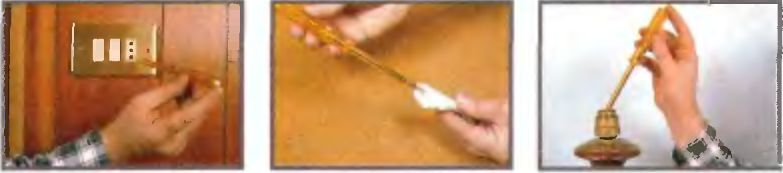

Легко проверить, к какому контакту выключателя подключен фазовый провод. Если выключатель не работает, первым долгом следует произвести проверку с помощью индикаторной отвертки.
Если розетка удлинителя не подает никаких признаков жизни, тоже было бы полезно проверить с помощью индикаторной отвертки, имеется ли напряжение на одном из ее гнезд.
В патроне можно проверить, подведена ли фаза к центральному контакту или к резьбе. Это можно узнать с помощью индикаторной отвертки.
Использование металлоискателя

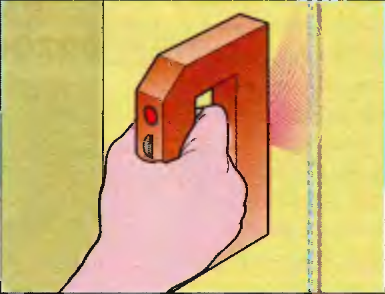

Этот электронный прибор позволяет выявлять электропровода, трубы и некоторые замурованные в стену, а потому скрытые от глаза металлические конструкции и очень прост в применении. Если провести по стене прибором, при наличии в ней металла он издает звук или на нем зажигается лампочка. Он очень полезен, если надо найти место, где проложен электрический провод, таким образом, чтобы не подвергать себя серьезной опасности.
Электроприборы и заземление

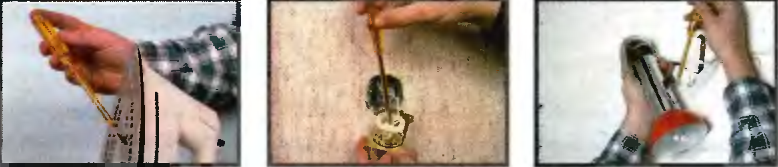

Легко проверить, находится ли корпус какого-либо электробытового прибора под напряжением, прикоснувшись к нему жалом индикаторной отвертки.
Земляной провод старой электропроводки может полностью выйти из строя. Его проверяют, прикоснувшись индикаторной отверткой к центральному контакту розетки.
Можно проверить наличие фазы в любой точке каждого из двух проводников, к которым присоединен не включённый электроосветительный прибор.
Опасная ошибка
Часто бывают случаи гибели от удара током, когда люди думают, что достаточно щелкнуть выключателем, чтобы, не подвергаясь опасности, залезать внутрь осветительного прибора. Если электропроводка сделана с нарушением определенных правил (выключатель стоит не на фазовом проводе, а на нулевом), просто выключить свет недостаточно. А вообще-то, если осветительный прибор коммутируется больше чем одним выключателем, невозможно априори установить (если не воспользоваться индикаторной отверткой), какой из проводов находится под напряжением.
